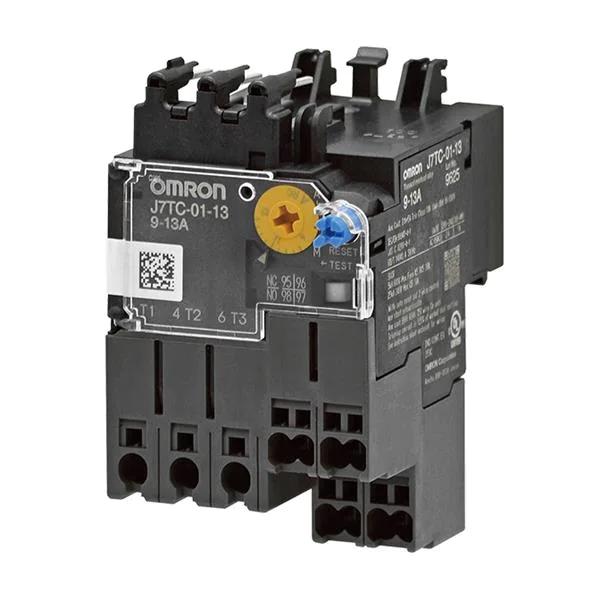

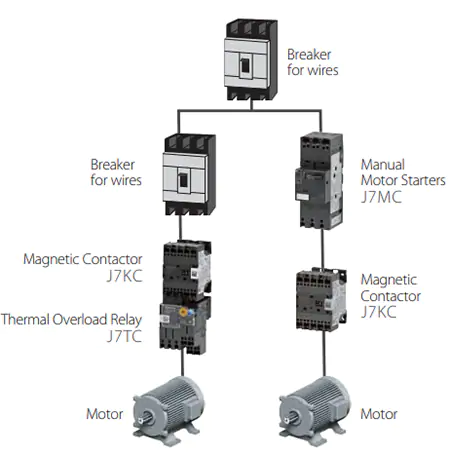

J7低电压开关装置 Omron J7低压开关装置包括J7MC手动电机启动器、J7KC/J7KCA工业继电器和J7TC热过载继电器等各种产品。这些紧凑型模块具有45mm统一宽度,有助于减小控制面板的尺寸,并可在55°C环境温度下并排安装。该产品系列采用Push-In Plus接线技术,可节省布线和维护时间。Omron J7低电压开关装置非常适合用于各行业的电机应用,符合主要安全标准。 特性 紧凑型可安装模块,统一宽度为45mm 在55°C环境温度下并排安装 采用Push-In Plus接线技术,可节省布线和维护时间 经过认证,符合主要安全标准 应用 汽车 PCB组装生产线 电机控制 安全 连接示例 J7KC/J7KCA工业继电器 Omron J7KC/J7KCA工业继电器采用分支触点提供高触点可靠性(最小5VDC、3mA)和高耐用性。标配安装线圈浪涌吸收器单元。这些继电器设计采用Push-In Plus接线技术,可节省布线和维护时间。该模块节省空间,还具有45mm统一宽度,有助于减小控制面板的尺寸。J7KC磁性接触器非常适合用于电机和一次侧开关以及电机控制和安全应用。J7KCA辅助继电器(接触器继电器)与J7KC磁性接触器形状相同,因此适合用于面板设计标准化。 特性 一般特性 紧凑型可安装模块,宽度为45mm 采用Push-In Plus接线技术,可节省布线和维护时间 通过分支触点提供高触点可靠性(最小5VDC、3mA) 高耐久性 标配安装线圈浪涌吸收器单元。 经过认证,符合主要安全标准 J7KC 最适合用于高达2.2kW (240VAC) 和5.5kW (440VAC) 的电机和一次侧开关 非常适合用于高达2.2kW电机控制(200VAC至240VAC)和5.5kW(380VAC至440VAC),AC-3级 镜面触点机制支持安全应用 J7KCA 与J7KC磁性接触器形状相同 非常适合用于面板设计标准化 搭配辅助触点单元,可配置各种触点型号 应用 PCB组装生产线 电机控制 安全 规范 一般特性 额定电流:15A IP20保护 工作温度范围:-10°C至+55°C(日平均值不得超过35°C) 45%至85% RH(无冷凝或结冰) 双断开触点形式 银合金触点材料 J7KC 额定绝缘电压:690VAC 额定脉冲介电强度:6kV 额定频率:50Hz至60Hz J7KCA 最大接触电阻:50mΩ(使用压降方法6VDC时为1mA) J7MC手动电机启动器 Omron J7MC手动电机启动器具有高跳闸能力(最大100kA/440VAC),在发生短路事故时关闭大电流。该电机保护断路器 (MPCB) 系统采用摇臂和旋转开关防止过载、相位故障和短路。搭配J7KC磁性接触器,J7MC非常适合用于控制交流3级、2.2kW(200VAC至240VAC)或5.5kW(380VAC至440VAC)电机。采用Push-In Plus接线技术,可节省布线和维护时间。Omron J7MC手动电机启动器标配表盘盖,防止意外设置变化。该器件还可通过挂锁锁定,确保启动安全。这些紧凑型模块具有45mm统一宽度,有助于减小控制面板的尺寸。 特性 电机保护断路器 (MPCB) 系统可提供过载、相位故障和短路保护 紧凑型可安装模块,宽度为45mm 采用Push-In Plus接线技术,可节省布线和维护时间 搭配J7KC磁性接触器,J7MC非常适合用于控制交流3级、2.2kW(200VAC至240VAC)或5.5kW(380VAC至440VAC)电机 标配表盘盖,防止意外设置变化 通过挂锁锁定,确保启动安全。 经过认证,符合主要安全标准 应用 PCB组装生产线 电机断路器 规范 高断路能力,最大100kA/440VAC 跳闸等级:4分钟内10次跳闸(150%时),即热启动,4秒至10秒跳闸(720%时)(即冷启动) 额定电流:0.16A至20A 3极 额定绝缘电压:690VAC 额定脉冲介电强度:6kV 额定频率:50Hz至60Hz IP20保护 工作温度范围:-20°C至+60°C 95% RH(无冷凝或结冰) J7MC-3R-[] 尺寸 (MM) J7MC-3P-[] 尺寸 (MM) J7TC热过载继电器 Omron J7TC热过载继电器与J7KC磁性接触器搭配使用时,可保护功率高达2.2kW (240VAC) 和5.5kW (440VAC)的电机免受过载和相位损耗。该继电器可通过7KC实现一触式安装,用于配置磁性启动器。Omron J7TC热过载继电器配有表盘盖,防止设置变化,并可在手动和自动复位方法之间轻松切换。该模块节省空间,具有45mm统一宽度,有助于减小控制面板的尺寸。 特性 紧凑型可安装模块,宽度为45mm 采用Push-In Plus接线技术,可节省布线和维护时间 与J7KC磁性接触器搭配使用时,可为功率高达2.2kW (240VAC) 和5.5kW (440VAC) 的电机和一次侧开关提供电机过载和相位损耗保护 通过J7KC实现一触式安装,用于配置磁性启动器 高可靠性辅助电路 (2PST-1NO1NC) 标配表盘盖,防止设置变化 在手动和自动复位方法之间轻松切换 经过认证,符合主要安全标准 应用 PCB组装生产线 电机控制 安全 规范 额定电流:0.1A至13A 额定绝缘电压:690VAC 额定脉冲介电强度:6kV 额定频率:50Hz至60Hz IP20保护 工作温度范围:-10°C至+55°C(日平均值不得超过35°C) 45%至85% RH(无冷凝或结冰) 尺寸:45mm × 79.5mm × 55.5mm (宽 x 高 x 深) 尺寸 (MM) ---文章整理自OMRON,Mouser官网产品型号:J7KC-12-01 DC24
