NTBG020N090SC1 SiC MOSFET
安森美半导体NTBG020N090SC1 SiC MOSFET是一款使用全新的技术碳化硅 (SiC) MOSFET,它具有出色的开关性能和更高的可靠性。此外,该SiC MOSFET具有低导通电阻和紧凑的芯片,可确保低电容和栅极变化。因此NTBG020N090SC1 SiC MOSFET系统的好处包括最高效率、更快工作频率、增加的功率密度、更低EMI以及更小的系统尺寸。典型应用包括DC-DC转换器、升压逆变器、UPS、太阳能和电源。
特性
典型值 RDS(on)=20mΩ(典型值)
超低栅极电荷 (QG(tot)=200nC)
低有效输出电容 (Coss=295pF)
100%经雪崩测试
符合RoHS指令
优势
20毫欧
200nC的
295pF
应用
DC-DC转换器
升压逆变器
终端产品
UPS
太阳能的
电源
产品型号:NTBG020N090SC1

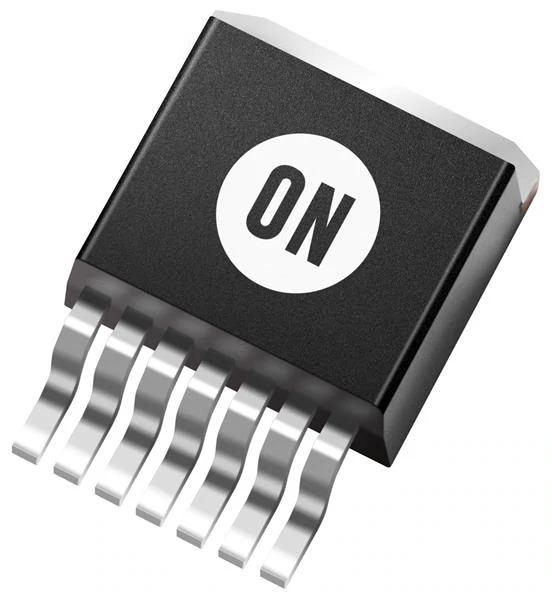

碳化硅MOSFET,N沟道,900V,20mΩ,D2PAK-7L
产品信息
制造商: ON Semiconductor
产品种类: MOSFET
RoHS: 详细信息
技术: SiC
安装风格: SMD/SMT
封装 / 箱体: D2PAK-7
通道数量: 1 Channel
晶体管极性: N-Channel
Vds-漏源极击穿电压: 900 V
Id-连续漏极电流: 112 A
Rds On-漏源导通电阻: 28 mOhms
Vgs - 栅极-源极电压: - 10 V, 19 V
Vgs th-栅源极阈值电压: 4.3 V
Qg-栅极电荷: 200 nC
最小工作温度: - 55 C
最大工作温度: + 175 C
Pd-功率耗散: 477 W
配置: Single
通道模式: Enhancement
封装: Cut Tape
封装: Reel
晶体管类型: 1 N-Channel
商标: ON Semiconductor
正向跨导 - 最小值: 49 S
下降时间: 13 ns
产品类型: MOSFET
上升时间: 52 ns
工厂包装数量: 800
子类别: MOSFETs
典型关闭延迟时间: 58 ns
典型接通延迟时间: 39 ns
NVMFS5C628N功率MOSFET
安森美半导体NVMFS5C628N功率MOSFET是采用高效设计的紧凑型汽车用功率MOSFET,具有较高的散热性能。这些MOSFET采用5mm×6mm扁平引线封装,包括可湿性侧翼选项,用于增强型光学检测。NVMFS5C628N功率MOSFET具有低RDS(on)值、QG值和栅极电容,可最大限度地降低导通和开关损耗。典型应用包括反向电池保护、开关电源、电源开关、电磁阀驱动器、电机控制和负载开关。
特性
占位面积小 (5mm x 6mm),用于紧凑型设计
汽车设计
低RDS(on)值,可最大限度地降低导通损耗
低QG和电容值,可最大限度地降低驱动器损耗
NVMFS5C628NWF - 可润湿侧面选项,用于增强型光学检测
符合AEC-Q101标准并具有PPAP功能
无铅,符合RoHS指令
优势
最小化传导损耗
最小化开关损耗
紧凑的设计和标准尺寸,可直接插入
增强光学检查
汽车设计
应用
反向电池保护
开关电源
电源开关(高侧驱动器,低侧驱动器,H桥等)
电磁驱动器
电机控制
负载开关
终端产品
电磁驱动器– ABS,燃油喷射
电机控制– EPS,刮水器,风扇,座椅等
负载开关– ECU,底盘,车身
产品型号:NVMFS5C628NWFT1G
MOSFET-电源,单N通道60V,3.0mΩ,150 A
产品说明:MOSFET T6 60V SG
制造商: ON Semiconductor
产品种类: MOSFET
技术: Si
安装风格: SMD/SMT
封装 / 箱体: DFN-5
通道数量: 1 Channel
晶体管极性: N-Channel
Vds-漏源极击穿电压: 60 V
Id-连续漏极电流: 150 A
Rds On-漏源导通电阻: 3 mOhms
Vgs - 栅极-源极电压: 20 V
Vgs th-栅源极阈值电压: 4 V
Qg-栅极电荷: 34 nC
最小工作温度: - 55 C
最大工作温度: + 175 C
Pd-功率耗散: 110 W
配置: Single
通道模式: Enhancement
资格: AEC-Q100
封装: Cut Tape
封装: MouseReel
封装: Reel
晶体管类型: 1 N-Channel
商标: ON Semiconductor
正向跨导 - 最小值: 110 S
下降时间: 6.2 ns
产品类型: MOSFET
上升时间: 5.8 ns
工厂包装数量: 1500
子类别: MOSFETs
典型关闭延迟时间: 25 ns
典型接通延迟时间: 16 ns
单位重量: 107.200 mg如需了解更多分立器件信息
---文章数据整理自ON安森美及Mouser官网(翻译来自网络)
