Samtec 5G解决方案
Samtec 5G解决方案支持新兴5G技术所需的超高频和高数据速率。随着该5G网络迅速发展,诸如mmWave,Massive MIMO,波束成形和全双工(FDX)之类的技术需要新的系统,设备连接设备。Samtec 5G解决方案具有适用于以下四个应用的高性能产品:测试和开发系统,远程无线电和有源天线,网络设备以及汽车和运输。
5G测试与开发系统
Samtec ECUE FireFly™薄型微型Flyover®组件
是基于Samtec 100Ω 34AWG和36AWG双轴带状电缆的铜缆解决方案。这些组件可与使用同一连接器系统FireFly光学组件互换。Samtec ECUE FireFly薄型微型Flyover组件具有28Gbps性能、3.18mm (0.125") 弯曲半径以及各种End 2选项。Eye Speed®电缆提供36AWG双轴、34AWG双轴和34AWG超低偏移双轴电缆,长度分别为300mm、500mm和1000mm。这些ECUE组件设计用于车载或包装内放置。
产品说明:微型 TCA 连接器 FireFly Edge Card Socket Assembly
产品信息
制造商: Samtec
产品: Connectors
位置数量: 19 Position
安装角: Right Angle
安装风格: Mounting Peg
触点电镀: Gold
系列: UEC5
电流额定值: 1.8A
外壳材料: Liquid Crystal Polymer (LCP)
封装: Cut Tape
封装: MouseReel
封装: Reel
商标: Samtec
触点材料: Beryllium Copper
产品类型: Micro TCA Connectors
工厂包装数量: 675
子类别: Card Edge Connectors
商标名: FireFly
5G远程无线电和有源天线
AcceleRate® HD超高密度夹层料带
具有薄型5mm堆叠高度、纤薄的5mm宽度和0.635mm脚距。这些微型连接器具有超高密集度,总输入/输出 (I/O) 高达240。四排设计允许每排10至60针位。Samtec AcceleRate® HD接头和插座连接器与Pcie® Gen 5兼容,支持56Gbps PAM4 (28Gbps NRZ) 应用,并采用经过优化的Edge Rate®触点系统,以实现信号完整性。焊球技术可进行自对齐,从而简化处理;同时,开放式引脚区域设计实现了灵活接地和布线。这些夹层料带与Samtec UMPT/UMPS超微功耗连接器兼容,可实现灵活的两件式电源/信号解决方案。
产品型号:ADM6-20-1.5-L-4-2-A
产品说明:板对板与夹层连接器 0.635 mm AcceleRate HD High-Density 4-Row Header 20P
产品信息
产品: Plugs
位置数量: 80 Position
节距: 0.635mm
排数: 4 Row
端接类型: Solder Balls
安装角: Straight
系列: ADM6
触点电镀: Gold
外壳材料: Liquid Crystal Polymer (LCP)
商标: Samtec
触点材料: Copper Alloy
安装风格: Panel
产品类型: Board to Board & Mezzanine Connectors
叠放高度: 1.5mm
子类别: Board to Board & Mezzanine Connectors
端接柱长度: -
商标名: AcceleRate
零件号别名: ADX6 NR-ADM6-20-1.5-L-4-2-A

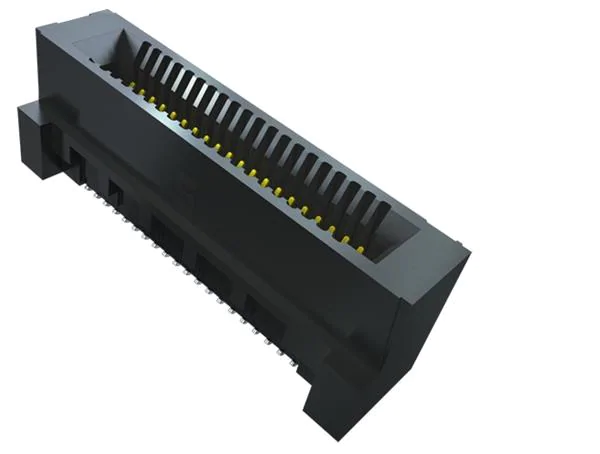

HSEC8系列高速侧边卡连接器
Samtec Edge Rate® HSEC8系列侧边卡连接器属于28+ Gbps解决方案产品系列。此系列连接器采用专为获取完整信号而设计的耐用型Edge Rate端子系统,提供了0.062"(1.60mm) 和0.093" (2.36mm)两种卡槽选项。焊接片可提升其机械强度,此外还提供了可选的板锁机构和电缆闭锁功能。
产品说明:标准卡缘连接器 0.80 mm Edge Rate High-Speed Edge Card Connector, Vertical
产品信息
产品: Headers
位置数量: 24 Position
节距: -
安装风格: Mounting Peg
安装角: Straight
触点电镀: Gold
系列: HSEC8
电流额定值: 3.2A, 27.5A
外壳材料: Liquid Crystal Polymer (LCP)
排数: 2 Row
封装: Tray
端接类型: Through Hole
商标: Samtec
触点布置: Power, Signal
触点材料: Phosphor Bronze
最大工作温度: +125℃
最小工作温度: -55℃
产品类型: Standard Card Edge Connectors
工厂包装数量: 70
子类别: Card Edge Connectors
商标名: Edge Rate
单位重量: 656mg

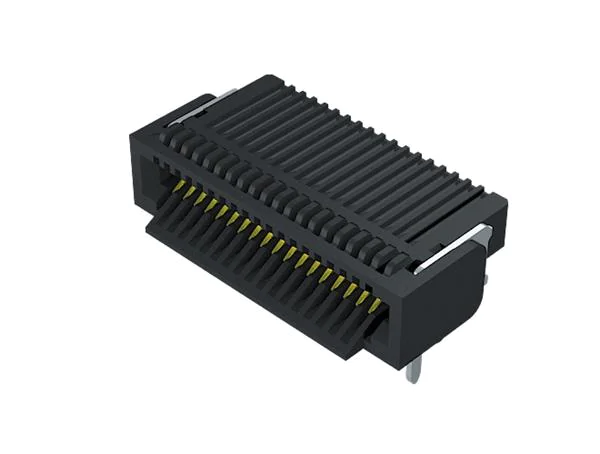

MEC5超高密度微型插卡式插座
为具有可调节梁的0.50mm间距插卡式插座。这种设计允许高速信号通过超高密度连接器传输,并以合理的成本配接PCB。此插座的可调节梁借助于触点将卡正确对齐,能够让通常不与超细间距连接器搭配使用的卡具有标准板容差。此外,还优化了生产成本,可节省30-50%的PCB成本,标准卡产出率高。
产品说明:标准卡缘连接器 MEC5-RA Right-Angle 70 pos per row
产品信息
产品: Sockets
位置数量: 140 Position
节距: 0.5mm
电路板厚度: 1.6mm
安装风格: SMD/SMT
安装角: Right Angle
触点电镀: Gold
系列: MEC5
电流额定值: 1.5A
外壳材料: Liquid Crystal Polymer (LCP)
排数: 2 Row
封装: Cut Tape
封装: Reel
端接类型: Tab
电压额定值: 125VAC, 175VDC
商标: Samtec
触点材料: Phosphor Bronze
最大工作温度: +125℃
最小工作温度: -55℃
产品类型: Standard Card Edge Connectors
工厂包装数量: 250
子类别: Card Edge Connectors

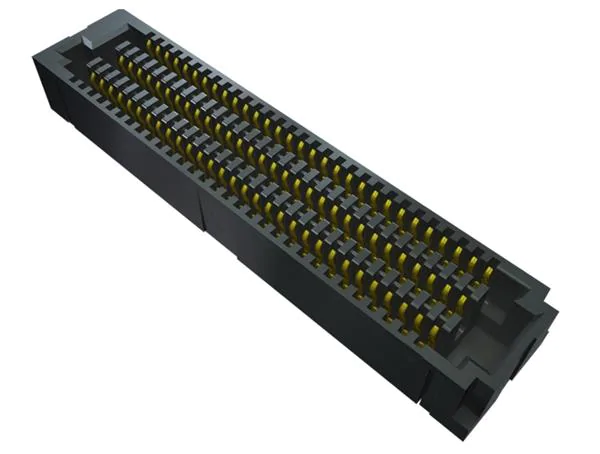

SEARAY™SEAF和SEAM连接器
提供了一个1.27mm间距网格,坚固EdgeRate ® 联系制度,以及高达56Gbps。SEAF高密度插座连接器系列包括SEAF-RA直角插座,SEAF8 0.8mm开口引脚字段阵列,SEAFP压配合插座和SEAFP-RA直角压配合插座。SEAM连接器具有低插入/拔出力,并且堆叠高度为7mm至17.5mm。Samtec SEARAY™SEAF和SEAM连接器符合IPC-A-610F和IPC J-STD-001F标准。
产品说明:板对板与夹层连接器 0.80 mm SEARAY High-Speed High-Density Open-Pin-Field Array Socket
产品信息
产品: Connectors
位置数量: 200 Position
节距: 0.8mm
排数: 4Row
端接类型: SMD/SMT
安装角: Straight
电流额定值: 1.3A
电压额定值: 220VAC
最大工作温度: +125℃
最小工作温度: -55℃
系列: SEAF8
封装: Cut Tape
封装: Reel
应用: Power, Signal
触点电镀: Gold
外壳材料: Liquid Crystal Polymer (LCP)
商标: Samtec
触点材料: Copper Alloy
安装风格: SMD
产品类型: Board to Board & Mezzanine Connectors
工厂包装数量: 550
子类别: Board to Board & Mezzanine Connectors
商标名: SEARAY
.050“ LP Array™薄型高密度阵列
开放引脚现场高密度阵列在1.27mm x 1.27mm(.050“ x .050”)间距栅格上具有双电子束接触系统,以实现最大的接地和布线灵活性。该系列提供4mm,4.5mm和5mm配对高度,最多4排,6排或8排配置的总共320个引脚。这些连接器支持28+ Gbps应用程序,并且获得了FinalInch®认证,可提供“突破区域”跟踪路由建议,从而节省了时间并提高了成本效益。标准的无铅焊料压接简化了IR回流终端并提高了焊点可靠性。
产品说明:板对板与夹层连接器 .050" LP Array High-Speed High-Density Low Profile Open-Pin-Field Array, Terminal
产品信息
系列: LPAM
封装: Cut Tape
封装: Reel
商标: Samtec
产品类型: Board to Board & Mezzanine Connectors
工厂包装数量: 325
子类别: Board to Board & Mezzanine Connectors
商标名: LP Array
5G网络设备供应

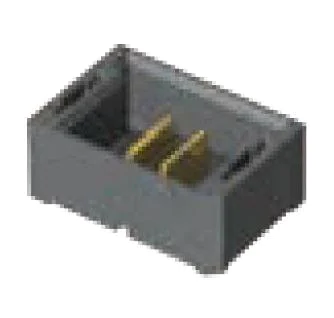

mPower™ 2mm超微功耗终端 (UMPT) 和超微功耗插座 (UMPS) 电源连接器
是一款大功率解决方案,为纯电源或电源/信号双重应用的设计提供了灵活性。这些电源连接器型号包括2mm脚距上的2至5位和5mm至12mm的堆叠高度。UMPT/UMPS连接器之间可互插配。这些电源连接器可在高达每刀片21A的电流下运行,并符合RoHS指令。UMPT/UMPS是高速连接器系统,适用于独特的两件式电源和信号/接地解决方案。
产品型号:UMPT-04-06.5-G-VT-SM-WT-K
https://www.yikuyi.com/product/1118116129856815142.htm
产品说明:电源到板 2.00MM MICRO POWER TERMINAL VERTICAL 4P
产品信息
产品类型: Power to the Board
触点类型: Pin (Male)
电流额定值: 21A
电压额定值: 460VAC
位置数量: 4 Position
安装风格: Board Lock
端接类型: Through Hole
节距: 2mm
系列: UMPT
封装: Cut Tape
封装: Reel
触点电镀: Gold
外壳材料: Liquid Crystal Polymer (LCP)
安装角: Straight
排数: 1 Row
商标: Samtec
触点材料: Copper Alloy
行距: -
外壳颜色: Black
最大工作温度: +125℃
最小工作温度: -55℃
工厂包装数量: 300
子类别: Power Connectors
商标名: mPower

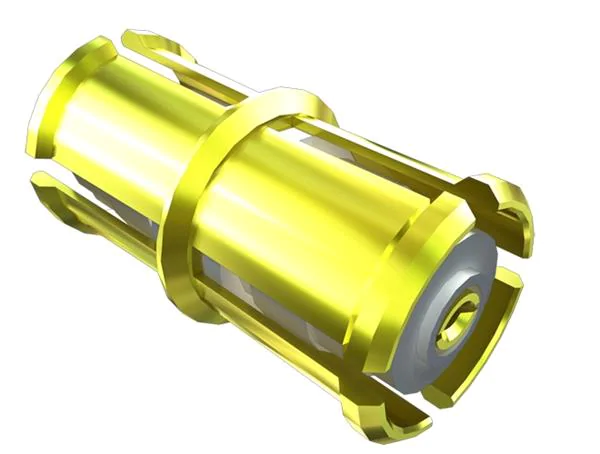

SMP 50欧姆射频连接器
是一个精密的50Ω阻抗系列,带有两个标准长度的弹头式适配器和用于紧密,安全连接的接口。Samtec SMP 50欧姆RF连接器可提供高达40GHz的性能,并补偿X和Y方向上的未对准。该系列包括用于医疗和航空航天应用的非磁性选件。
产品型号:SMP-PF-P-GF-ST-TH2
产品说明:RF连接器/同轴连接器 50 Ohm SMP Jack, Bullet Adaptor
产品信息
产品: Connectors
型式: Plug
阻抗: 50Ohms
最大频率: 40GHz
端接类型: Solder
方向: Straight
安装类型: Through Hole
封装: Tray
主体材料: Brass
触点电镀: Gold
系列: SMP
电压额定值: 335VRMS
商标: Samtec
触点材料: Brass
最大工作温度: +165℃
最小工作温度: -65℃
产品类型: RF Connectors/Coaxial Connectors
工厂包装数量: 200
子类别: RF Interconnects
5G汽车与交通
Samtec 5G汽车和交通运输连接可满足不断增长的5G网络市场的需求。随着5G网络的实施迅速发展,需要新的高性能设备,系统以及测试和测量设备来支持mmWave,Massive MIMO,波束成形和全双工等技术的超高频和高数据速率。Samtec提供高性能互连以及高级技术专长来满足这些要求,包括扩展的汽车应用解决方案组合。

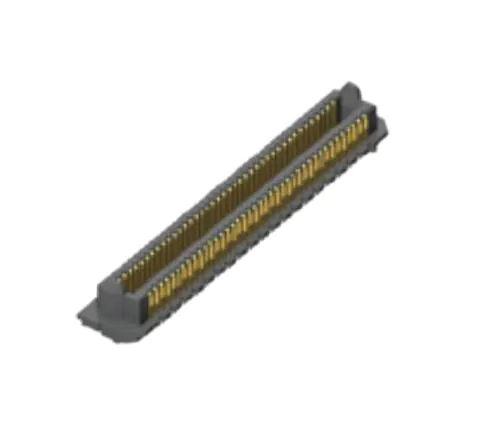

Q Strip™高速夹层连接器
设计用于对信号完整性至关重要的高速板对板应用。Q Strip连接器在两行信号之间具有表面贴装信号触点以及表面贴装接地层,以改善电气性能。Q Strip连接器的配对组有8种不同的堆叠高度,从5mm(.197“)到30mm(1.180”)。选项包括用于盲配合场景的路标,以及用于在回流焊之前正确放置连接器的定位销和锁定夹。
特征
高达14GHz/28Gbps
整体接地/电源平面
连接器到连接器的固定选项
垂直,垂直和共面应用
触点:多达180个I/O
5mm至30mm的堆叠高度
产品型号:QSH-060-01-L-D-A
产品说明:板对板与夹层连接器 0.50 mm Q Strip High-Speed Ground Plane Socket Strip
产品信息
产品: Sockets
位置数量: 120 Position
节距: 0.5mm
排数: 2Row
端接类型: SMD/SMT
安装角: Straight
电流额定值: 2A
电压额定值: 175VAC
最大工作温度: +125℃
最小工作温度: -55℃
系列: QSH
封装: Tray
应用: Power, Signal
触点电镀: Gold
外壳材料: Liquid Crystal Polymer (LCP)
商标: Samtec
触点材料: Phosphor Bronze
可燃性等级: UL 94 V-0
安装风格: Mounting Peg
产品类型: Board to Board & Mezzanine Connectors
叠放高度: 5mm
工厂包装数量: 64
子类别: Board to Board & Mezzanine Connectors
商标名: Q Strip
单位重量: 692.400mg
