Samsung三星电机的MLCC、电阻、电感、钽电容各类型产品的特性及应用

2021-01-19 11:07 易库易

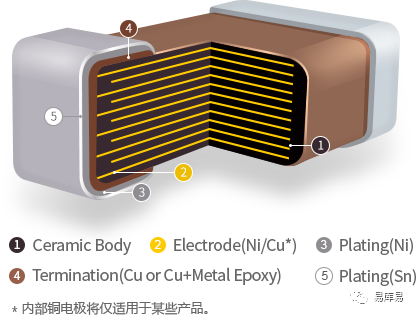

MLCC(Multilayer Ceramic Capacitors)起到储电后定量输送电的“水坝”作用,调节使电流在电路中定量传输,防止元件间出现电磁波干涉现象。厚度为0.3mm,仅为一粒米的250分之1,在如此薄的厚度中其内部只有尽量实现薄的多层累积,才能储备更多的电,因此这是技术能力十分重要的部分。





Normal

一般的MLCC是在电路上暂时充电,去除噪音的最普通芯片形态的Capacitor。是能够实现多尺寸和大范围容量的产品群,拥有在PCB上快速贴装芯片的结构。


应用:智能手机、PC、HDD/SSD板、平板、Display、游戏机、DC-DC Converter、车载应用程序


Wide Selection of Size & Wide Capacitance Range

能够实现多尺寸及大范围容量的产品

Excellent DC Bias Characteristics

DC Bias特性优秀的Capacitor

High Speed Automatic Chip Placement on PCBs

能够实现在PCB上快速贴装芯片

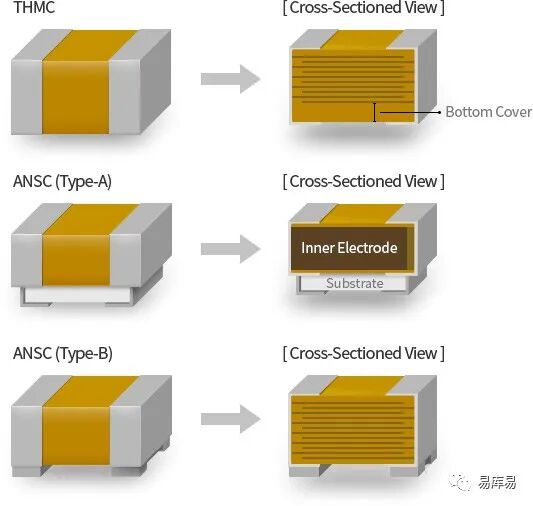

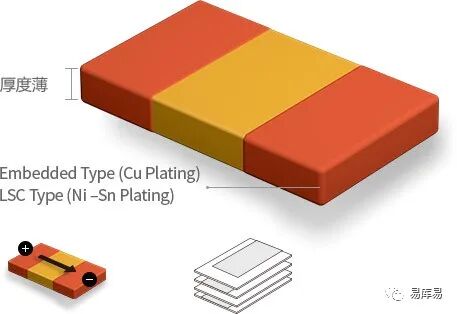

Embedded/LSC

为应对轻薄设备及模块,贴装于Solder Ball中间,减小模块厚度,或在基板内部形成Embedded,可确保贴装面积。

能够为移动设备的高速AP快速提供稳定电流,去除高频噪音,减少外部环境压力影响。


应用:智能手机、可穿戴设备、IC封装、模块产品

Thin in terms of Thickness

能够应对轻薄设备及模块的厚度

Removing High Frequency Noise

去除高频噪音



High Bending Strength

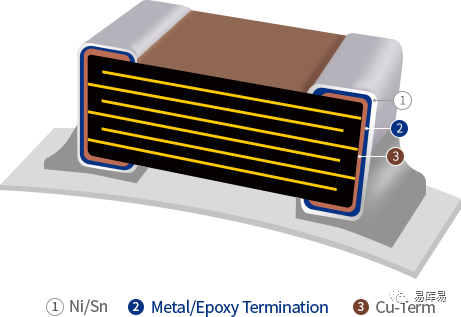

High Bending Strength(General)

能够通过Soft Termination的柔性(Ductile Properties),减少对芯片施加的热性/机械性压力,拥有强力应对Board Bending压力的特性。


应用:所有应用程序 (智能手机、PC、HDD/SSD板、平板、显示器等) ,尤其主要用于Power(SMPS, DC-DC Converter)、产业用应用程序

Relax The Applied External Stress

能够减少对芯片施加的热性/机械性压力的产品

Excellent Bending Strength

优秀的弯曲强度



High Bending Strength(Automotive)

PCB的机械性/热性发生变形时,为不使MLCC出现不良,应用应对外部变形的压力管理技术的产品,比现有产品的耐久性更强,

可应用于要求安全性的应用程序。

应用:车载用应用程序

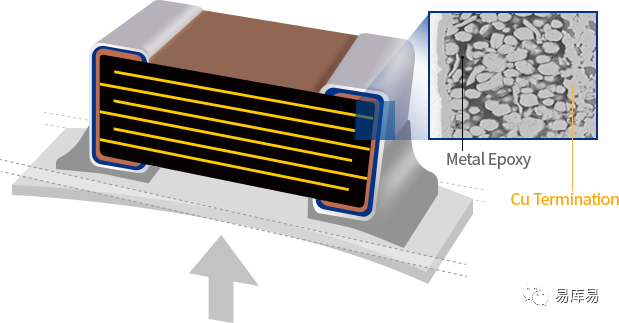

Bending Crack Prevention

为不使因PCB变形导致弯曲裂开,应用能够吸收压力的电导性Epoxy材料技术

5mm Bending Guarantee

保证不因Board Flex 5mm变形而导致Bending Crack

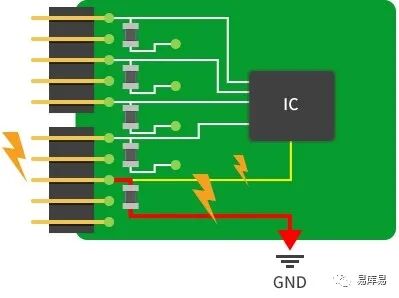

ESD Protection

为从ESD保护电路进行使用,而进行专业化的产品,与普通MLCC产品相比,保证更高水平的ESD。满足IEC 61000-4-2 规格。


应用:车载用应用程序


IEC 61000-4-2 Standard

进行满足IEC 61000-4-2 规格的ESD试验

DC Bias Stability

拥有与普通MLCC相比更好的DC Bias特性

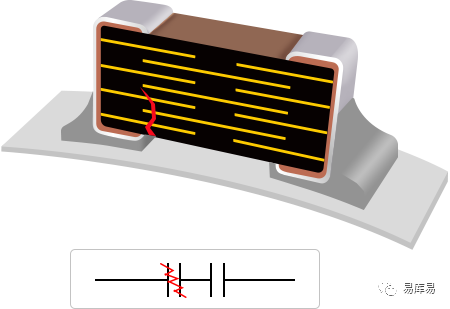

Fail Safe(Soft Termination 5mm)

即使MLCC产品发生裂开,内部发生短路,但还能够防止电路操作不当,由此而设计的产品。而且还增添保证了5mm弯带,防止因PCB变型导致不良。

是MLCC产品中安全性最高的产品。


应用:车载用应用程序


Series Design

像串联连接的两个MLCC一样工作的设计

即使一边出现裂开等不良现象,另一边也能够保护电路

5mm Bending Guarantee

地狱Board Flex 5mm 变型,保证没有Bending Crack



Low Acoustic Noise

电子设备中因压电现象导致MLCC出现震颤,MLCC的这种震颤传递到基板,基板开始震颤,就会出现Audible Noise(20Hz~20kHz)。

Low Acoustic Noise产品能够有效减少这种噪音。


应用:PAM(GSM / TD-SCDMA / TDD-LTE),PMIC,DC-DC Converter


Reducing Audible Noise

减少因压电特性导致的机械性震动噪音

Pin to Pin Solution

立即替代现有产品,能够建立减少噪音对策的解决方法



Low ESL

具备低等价串联感应系数(ESL:Equivalent Series Inductance)的MLCC,能够用少数代替高速IC用MLCC,用于有贴装面积限制的电路。


应用:所有应用程序 (智能手机、可穿戴设备、IC封装、PC)

Faster Energy Transfer

通过稳定性能快读传送能量

Saving Space by One Chip

可少数代替,节约空间



Array

随着各种移动设备等电子设备小型化,为确保贴装空间,将各种芯片统一成一体的产品。有节约贴装费用和减少Ripple Voltage的效果。


应用:所有应用程序 (智能手机、PC、HDD/SSD 板、平板、显示器等)

High Performance & Space Saving

高性能产品可以有效减少安装面积


Tantalum是充电及放电、消除Noise的一种Capacitor,在各种电子设备上广泛使用。其特点是不使用RoHS规定限制物质,绿色环保,在电压和温度变化中有很高的稳定性。同时还设计成芯片形态,可用于表面贴装设备。




Conductive Polymer Type

通过使用粒子小的Tantalum粉末, 使用体积效率高的产品结构,生产小型、薄型、大容量产品。特点是在生产过程中使用三星电机专属的特殊工艺技术,降低两种材料间的界面电阻。


应用:用于多种电子设备,包括移动设备、家庭用电子设备、Decoupling、By-Pass、Smoothing、Back-Up 等



Smaller Size

在小气孔内形成致密、均匀的高分子层的小型、大容量产品

Lower ESR

以降低两种材料间接触电阻的工艺技术为基础的Lower ESR产品


Chip Resistor有控制直流电或交流电的性质。利用该性质,在电路内部降低电压,或保持电流不变。电阻基本上遵守Ohm法则,同时使用电导率高的物质和电导率低的物质,实现电阻值。使用SiO2 、RuO2、CuNi等作为贴片电阻的主要电阻材料,可以生产出高电阻、低电阻、超低电阻、防硫化、Array电阻等产品系列。




Standard Resistor

利用电子电路内阻碍电流的性质,实现调节电流,加强电压的功能。在陶瓷体上印刷阻抗、电极、保护用材料,实现电路中要求的精密阻抗SMD的Chip

形态产品。


应用:智能手机、PC、数字 TV、相机、LCD、Memory Module、游戏机、DC-DC Converter




微型01005(0402)尺寸

拥有缩小贴装面积效果的0.4×0.2mm微型尺寸

(比0.6×0.3mm缩小55% )

环保(Pb-Free)Series

01005(0402) ~ 2512(6432),Antimony,Phthalate,

Lead Free环保产品


微型尺寸

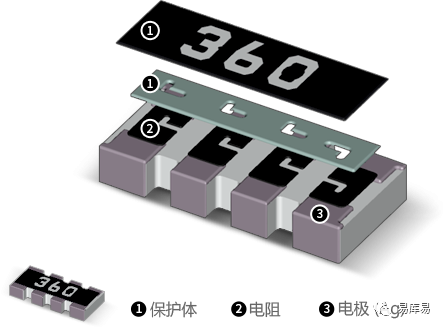

Array Resistor

可用一个代替4个及2个单件电阻,与使用多个单件时相比,能够缩小贴装面积。减少贴装次数,能够减少贴装时间和费用,因SMT生产性大幅提升效果,其适用范围渐渐扩大。Array Resistor用于世界微波半导体企业,其品质和性能获得承认。


应用:Damping电阻、Pull-Up/Down电阻、数字电路Termination、内存模块




Various Structure

拥有根据用途不同,位于基板上、下面的多种结构的

Array产品

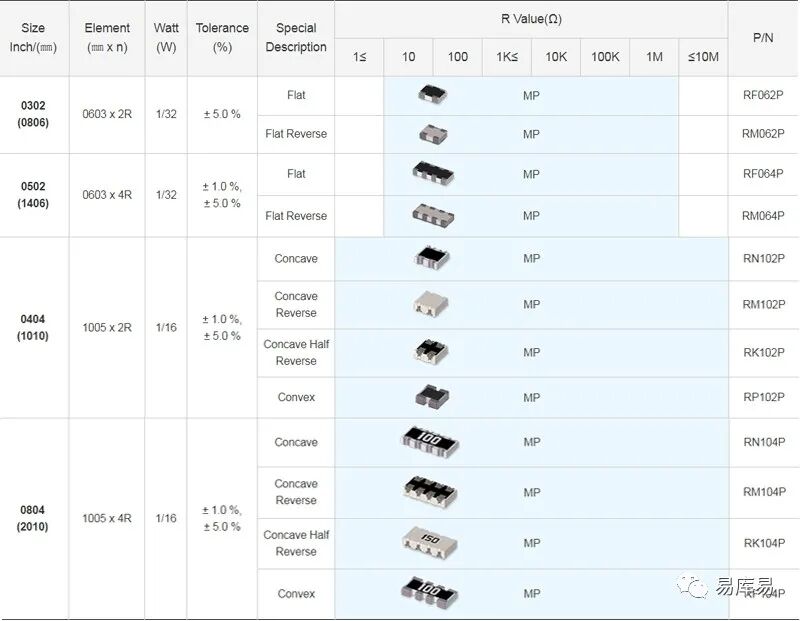

Small Array Resistor

小型、微型、薄型0603 Array

(比1005 Array减小58% 贴装面积)


Lineup



Anti Sulfur Resistor

Chip Resistor电极材料主要使用银(Ag),但银(Ag)会被硫(S)腐蚀,渐渐就会变为硫化银(Ag₂S)。硫化银(Ag₂S)作为非导体,会阻止电流传递到电阻的两端之间,在恶劣环境中使用的电子设备必须使用具备抗硫化的电阻。三星电机通过固有的材料和设计技术,自主开发抗硫腐蚀的材料,提供拥有耐硫特性的Chip Resistor。

应用:长期可靠性电子设备、服务器系统(内存模块/HDD)、网络装备




确保比国际标准ASTM B 809-95 更强化的耐硫性能

凭借固有材料技术实现最高水平的腐蚀条件(105℃/720hr)性能

多种尺寸Lineup

小型尺寸~大型尺寸(0603~6432mm),由Array电阻等多种

Lineup构成


增强耐硫性能

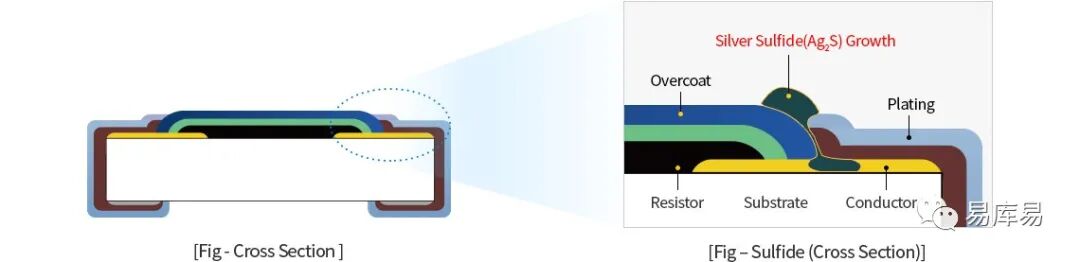

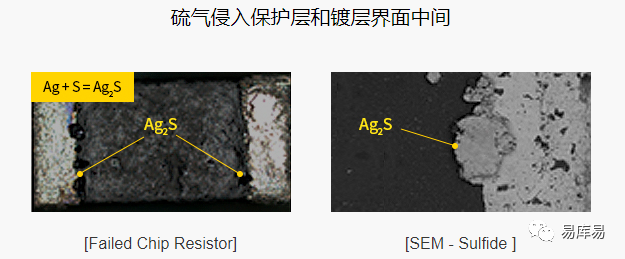

1. Chip Resistor Failure Mechanism

大气中有害气体(SO₂)侵入Chip Resistor内部,银(Ag)腐蚀 → 电特性Fail

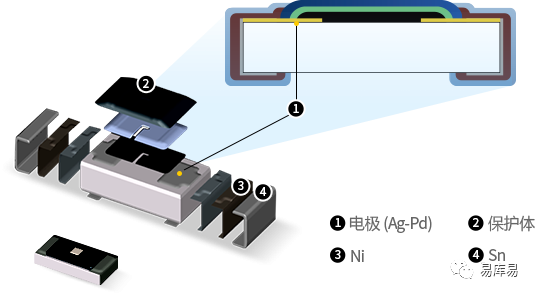

2. 应用抑制硫腐蚀(Ag₂S)的Conductor(Ag-Pd)



Current Sensing Resistor(Thick Film Type)

用于检测电流的Thick Film 工艺的超低电阻产品,为减少电阻误差,位于电阻下面的Inverted贴装结构。具备高额定功率和低温度特性变化的产品。


应用:CPU、DC-DC Converter用电流读取、变频器电源供给装置、移动设备、BMS(Battery Management System)


High Power, Low TCR 特性的多种Low Ohm(CSR) Series

Resistance减少误差结构

在电阻下面设计贴装结构的Inverted



Thick Film工艺



Current Sensing Resistor(Metal Plate Type)

作为Power管理的主要元件,用于检测电流的超低电阻产品,为减少电阻误差,采用电极结构。作为大电流Metal Plate Type的 Shunt电阻器,具备高额定功率和低温度特性变化的产品。


应用CPU、DC-DC Converter用电流读取、变频器电源供给装置、移动设备、BMS(Battery Management System)

Metal Plate工艺

High Current, Low TCR特性的多种 Low Ohm(Metal CSR) Series

适合Reflow Soldering的小型SMD Type

可适用于Small Equipment的 Low Height结构


什么是Power Inductor?

应用于电源供给贴装及电路的电感器,用Metal Composite或是 Ferrite材料生产。主要用于实现需要特定电压的电压转换的电路,为IC提供稳定电力。相应电感器用于电源电路,电流允许时维持感应系数,具备低方阻特性。

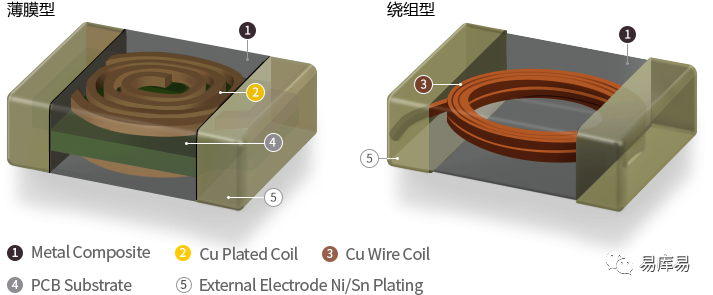

Metal Composite

Metal Composite类型是基于Metal Powder的一体材料和低方阻的Cu线圈组成的 产品,根据线圈制作方式,分为薄膜型和绕组型。三星电机不断开发、推出使用Metal Composite材料的高效率产品。


应用:智能手机、平板、可穿戴设备、IoT设备、SSD等电源电路


High Current

减缓Saturation,维持高电流特性

Low Rdc

通过低支流电阻,提升高电流效率

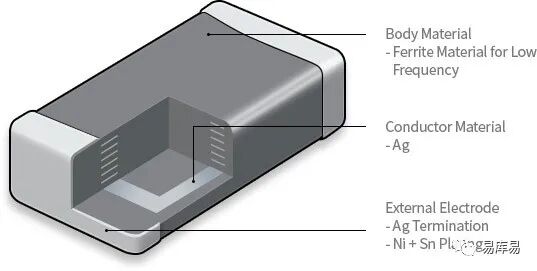

Ferrite Multilayer

Core Loss通过低Ferrite材料和导电率低的Ag电极,印刷/叠层厚膜,具备Low Rdc和低电流的优秀直流重叠特性。


应用:智能手机、可穿戴设备、IoT设备的电源电路


Miniaturization

简单的产品小型化

Highly Reliable and SMD-Workability

高物理可靠性和优秀的SMD操作性


什么是High Frequency Inductor?

High Frequency Inductor由使用Glass材料的陶瓷和银(Ag)的内/外部电极构成,外镀镍(Ni)和锡(Sn)。

而且具备高频的高Q特点,通过高频段的SRF和低电阻,可用于100MHz以上的高频。这就是High Frequency Inductor主要用于RF系统 Impedance搭配电路的原因。

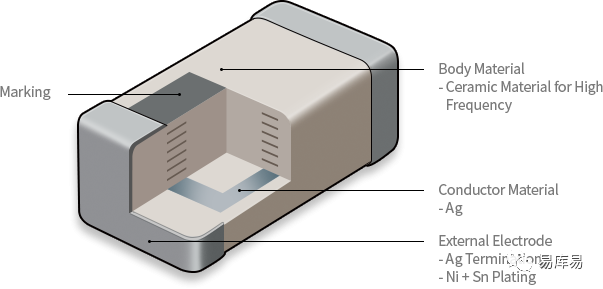

Multilayer

通过线圈设计及工艺技术最优化,可实现小型尺寸中的High Q特性。

同时为能够用于300MHz以上的RF频段,维持固定高频段L(Inductance)值的特点。三星电机在磁质Sheet印刷电极,生产叠层磁质Sheet的 Multilayer 型。相应类型结构为上/下面覆盖磁质Sheet Cover。


应用:智能手机、可穿戴设备、IoT设备的 RF 电路内高频中去除Noise、Impedance搭配电路


Improved Q

线圈最优化,改善通过外部影响最小化的Q特性

Maintenance of L

维持固定高频段的Inductance值


什么是Bead?

使用叠层工艺制作的表面贴装型元件,利用Ferrite材料特性去除电磁波噪音的被动元件。利用多种材料特性和磁导率,具备能够去除从5MHz到GHz频段噪音的组成系列。主要用于去除移动设备和数码A/V设备的电磁波噪音。虽然由于产品小型化导致很难在高频中实现高阻抗特性,但三星电机开发、应用多种材料的磁导率和技术,生产覆盖宽频段噪音的Bead。




Signal Line

从低频到高频,能够经过多频段去除Signal噪音的Normal产品和信号频率较高时,使阻抗急速上升,去除特定领域噪音的High Speed产品。能够根据所需频率领域,选择多种产品,去除噪音。


应用:去除移动设备、IT设备的Signal 噪音,防止高频EMI


Miniaturization

简单的产品小型化

Highly Reliable and SMD-Workability

高物理可靠性和优秀的SMD操作性



Power Line

Power Line用Bead用于去除电源供给电路中去除噪音。电路内插入串联,能够去除从低频到高频的宽频段Noise。尤其具备能够去除小尺寸电源噪音的特点。


应用:去除移动设备及IT设备的Power Line Noise,防止高频EMI


Miniaturization

简单的产品小型化

Highly Reliable and SMD-Workability

高物理可靠性和优秀的SMD操作性



---文章内容来自samsung官网
