电源管理IC (PMIC)
电源管理IC (PMIC)是在单片芯片内包括了多种电源轨和电源管理功能的集成电路。PMIC常用于为小尺寸、电池供电设备供电,因为将多种功能集成到单片芯片内可提供更高的空间利用率和系统电源效率。PMIC内集成的常见功能包括电压转换器和调节器、电池充电器、电池电量计、LED驱动器、实时时钟、电源排序器和电源控制。
低功耗PMIC提供可穿戴设备、耳戴式设备、传感器和IoT设备等空间受限应用所需的高效率和小尺寸。高性能PMIC最大程度提高每瓦功率的利用率,同时提高系统性能,非常适合于计算密集型平台,例如片上系统(SoC)、FPGA和应用处理器。

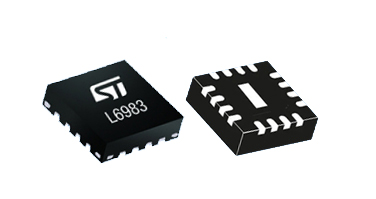

L6983同步整流DC/DC转换器
STMicroelectronics L6983同步整流DC/DC转换器是易于使用的单片降压稳压器,能够为负载提供高达3A的直流电流。该器件具有宽输入电压范围在3.5V至38V间,是一个高效而灵活的工业电源解决方案,适合用于各种应用。L6983基于峰值电流模式架构。该器件采用QFN16 3x3封装,具有内部补偿功能,因此可最大限度地降低设计复杂性、减小尺寸。
L6983转换器的静态电流极低,仅为17µA,有低功耗模式L6983C (LCM) 和低噪声模式L6983N (LNM) 两种型号可供选择。LCM通过受控输出电压纹波最大限度地提高了轻负载时的效率,因此该器件适用于电池供电应用。LNM可使开关频率保持恒定,并在轻负载操作时将输出电压纹波降至最低,从而满足低噪声敏感型应用的规范。L6983的开关频率范围为200kHz至2.2MHz,并具有可选的扩展频谱,可改善EMC。
EN引脚提供启用/禁用功能。禁用时的典型关断电流为2µA。上拉EN引脚后,该器件即启用,并进行1.3ms的内部软启动。L6983设有电源良好开路集电极,用于监控FB电压。两个功率元件上的逐脉冲电流检测均可实现有效的恒定电流保护,热关断可防止热失控。
特性
工作输入电压:3.5V至38V
输出电压范围:0.85V至VIN
3.3V和5V固定输出电压版本
3A直流输出电流
工作静态电流:17μA
内部补偿网络
两种不同版本
用于在轻负载时实现高效率的LCM
适用于噪声敏感型应用的LNM
关断电流:2µA
内部软启动
使能
过压保护
输出电压排序
热保护
可编程开关频率:200kHz至2.2MHz
搭配低ESR电容器可稳定工作
可选扩频,用于改善EMC
电源正常
与外部时钟同步,用于LNM器件
QFN16封装
应用
设计用于24V总线工业电源系统
24V电池供电设备
分散的智能节点
传感器和常开应用
低噪声应用
框图
