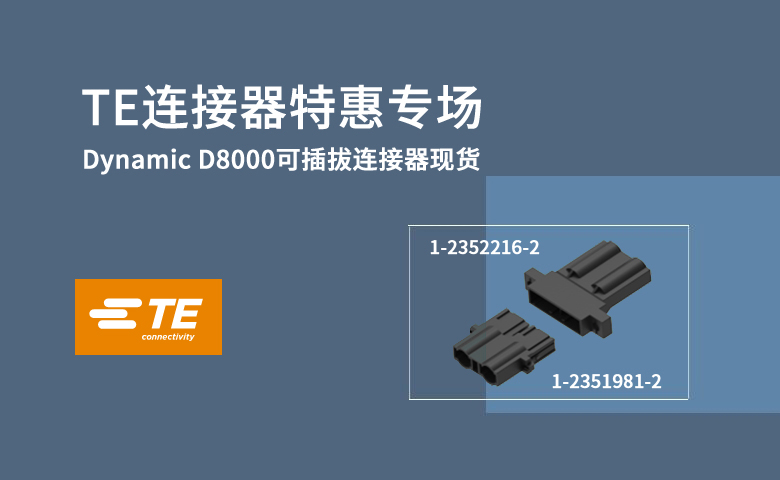

TE Connectivity Dynamic D8000可插拔连接器
TE Connectivity (TE) Dynamic D8000可插拔连接器具有1000VDC额定电压、3000VAC耐压以及每引脚100A电流。除了有声锁定设计和压接触点,这些连接器还具有线对线 (WTW) 和线对板 (WTB) 特性。具有压接触点的两件式结构可节省组装时间,有声锁定可确保安全锁定,并且WTW和WTB模块均可采用两位结构。TE Dynamic D8000可插拔连接器非常适合用于电池测试设备、电池管理系统、工厂自动化和机器人技术。
特性
高载流能力
具有压接触点的两件式结构,可节省组装时间
有声锁定设计,确保安全锁定
WTW和WTB均可提供两位产品
外壳中触点保持力:>98N
应用
电池测试设备 (BTE)
电池管理系统 (BMS)
工厂自动化
机器人技术
规范
额定电流
WTW - 100A/引脚
WTB - 90A/引脚
额定电压:1000VAC/DC
介电耐压:3000VAC
铜合金触点
插配表面镀银
PBT和高温尼龙外壳
每引脚插拔力:58.8N
产品描述:DYNAMIC D8000 TAB HSG 2P
连接器产品类型: 外壳
连接器和壳体类型 : 公端子护套
连接器系统 : 线到线
Number of Positions : 2
中心线(间距) : 24.4 mm [ .961 in ]
线缆端接方法: 压接
行数: 1
产品类型特性
连接器产品类型 :外壳
连接器和壳体类型: 公端子护套
连接器系统:线到线
Sealable:否
连接器和端子端接到:电线和电缆
结构特性
Number of Positions : 2
行数: 1
接触件特性
端子额定电流(最大值) (A): 100
端接特性
线缆端接方法:压接
机械附件
接合固定:带有
连接器安装类型: 面板安装
壳体特性
中心线(间距): 24.4 mm [ .961in ]
壳体颜色: 黑色
使用环境
工作温度范围: -55–105 °C [ -67–221 °F ]
行业标准
UL阻燃性等级: UL94V-0
UL文件号: E28476
产品描述:DYNAMIC D8000 REC HSG 2P
连接器产品类型 : 外壳
连接器和壳体类型 : 母端, 母端
连接器系统 : 线到板
Number of Positions : 2
中心线(间距) : 24.4 mm [ .961 in ]
线缆端接方法: 压接
行数: 1
产品类型特性
连接器产品类型 : 外壳
连接器和壳体类型 :母端, 母端
连接器系统 : 线到板
Sealable : 否
连接器和端子端接到 : 电线和电缆
结构特性
Number of Positions : 2
行数 : 1
接触件特性
端子额定电流(最大值) (A): 100
端接特性
线缆端接方法 : 压接
机械附件
接合固定 : 带有
连接器安装类型 : 电缆安装(自由悬挂)
壳体特性
中心线(间距) : 24.4 mm [ .961 in ]
壳体颜色 : 黑色
使用环境
工作温度范围 : -55–105 °C [ -67–221 °F ]
行业标准
UL阻燃性等级 : UL94V-0
UL文件号 : E28476
产品描述 Dynamic D8000 HDR ASSY 2PX BLK
PCB 连接器组件类型: PCB 安装接头
PCB 安装方向: 水平
连接器系统: 线到板
Number of Positions: 2
中心线(间距)(mm): 24.4mm [ .961 in ]
产品类型特性
PCB 连接器组件类型:PCB 安装接头
连接器系统:线到板
接头类型:全部带罩
Sealable:否
连接器和端子端接到:印刷电路板
结构特性
PCB 安装方向:水平
Number of Positions:2
行数 1
接触件特性
端子接触部电镀材料:银
端子接合区域电镀材料厚度:2–5 µm [ 80–200 µin ]
端子类型:插针
端子额定电流(最大值) (A) :90
端接特性
PCB 端接方法:通孔 - 焊接
机械附件
PCB 安装固定类型:固定支脚
PCB 安装对准:不带
接合固定:带有
PCB 安装固定:带有
连接器安装类型:板安装
壳体特性
中心线(间距):24.4 mm [ .961 in ]
壳体颜色:黑色
外壳材料:PA 9T
使用环境
工作温度范围 -55 – 105 °C [ -67 – 221 °F ]
操作/应用
电路应用 Power
行业标准
UL阻燃性等级:UL94V-0
包装特性
封装方法:盒和托盘
---文章整理自TE官网
